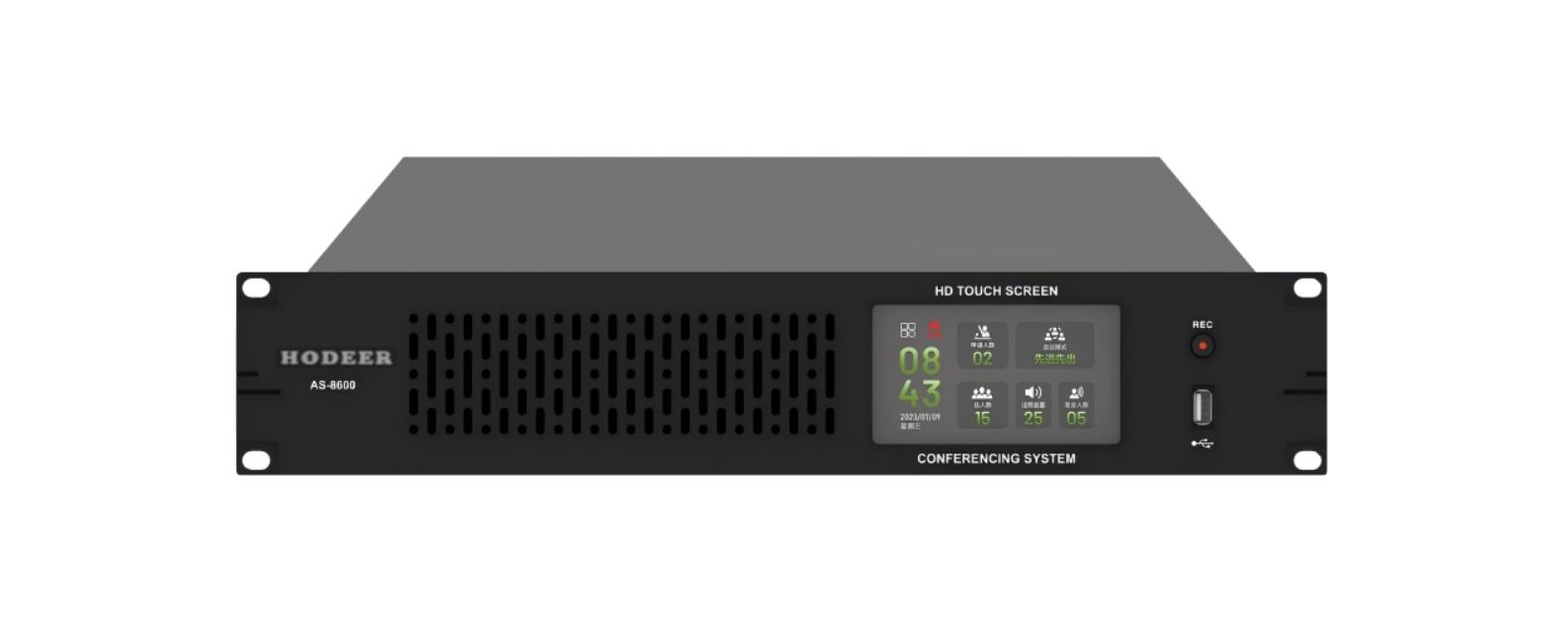

AS-8600H主控机（配套推荐L73A主席单元，L73C代表单元）

产品特点

1.采用数字控制会议技术，内置高性能CPU处理器，处理速度更快，音质更佳，支持讨论、视像跟踪功能

2. 高性能开关电源供电，长距离传输对音质不会有任何影响

3. 抗干扰电路设计，杜绝一切手机信号的干扰

4. ★采用5.0寸全视角IPS电容触摸屏，直观显示和方便调节系统的各项参数，彩屏启动时会显示精美的开机动画，动画可根据客户的需求进行定制与修改，各页面可加上品牌LOGO。

5. ★支持USB录音，高保真WAV格式输出

6. ★支持声控功能

7. ★具有4路RJ45的话筒单元接口，且支持话筒单元热插拔，每路支持10个单元，可接40个单元

8. ★同时具有4路8芯话筒单元接口，每路支持20个单元，可接80个单元

9. ★单台主机通过扩展电源最多可接200台会议单元；

10. 单元采用“手拉手”连接方式，支持热插拔，方便安装和维护

11. 具有多种会议模式： (OPEN)全开模式、CHAIR(主席专用)、FIFO（先进先出模式）、LIMIT（限制模式）、LIFO（后进先出模式）、APPLY（申请模式）

12. 发言人数限制功能：可以限定最多同时发言的单元数量（可设置为1-12不同数量）

13. 发言时间限制功能：可以限定发言单元的发言时间（可设置0-3m），主席单元不受限制

14. ★系统具备会议服务功能，发言单元可申请茶水、咖啡、纸、笔、呼叫技术员等服务

15. ★具有USB接口,HID免驱接口，可连接电脑对主机进行操作设置

16. 具有摄像头232和485通讯接口（5P凤凰插），连接标清或高清摄像头，支持SONY VISCA、PELCO P/D通讯协议

17. 具有视频切换232接口（DB9串口），可连接高清视频矩阵

18. ★具有4x4 HDMI高清无缝视频切换接口，摄像头切换时不会出现黑屏或停顿的现象，主机可以同时带动4台摄像头运转，主机内部带有4种视频输出方式选择。(选配)

19. 具有中控代码232接口（DB9串口），可连接中控系统

20. 具有1路平衡音频输出接口（3针卡农XLR），可连接扩声或录音设备

21. 具有1路非平衡音频输出接口（6.35），可连接扩声或录音设备

22. ★具有1路DANTE音频输出接口，可连接其他DANTE设备(选配)

23. 具有2路非平衡音频输入输出接口（RCA*4），可输入外部音频信号（如：背景音乐或远程语音信号）

24. 可安装于19英寸标准机柜上，易于存放和保管

AS-8600H主控机 技术参数

主机参数规格Specifications

主机供电 Power supply ：220V/50Hz

频率响应 Frequency response ：20Hz-20kHz

信噪比 S/N ratio： ＞96dBA

总谐波失真 T.H.D ：＜0.05%

录音接口 Recording connector ：USB

话筒单元接口Input connector ：DIN-8 x4/ RJ45 x4 (group)

中控连接口Central controller connector： RS-232（DB9母头） x1

视频切换通讯接口Camera switch connector ：RS-232（DB9公头） x1

视频接口Video connector：HDMI 4x4

摄像头控制连接口 Camera S-vedio connector ：5P connector

电脑接口   Computer connecting ：USB x1

音频输入   ：RCA（unbal） x2

音频输出   ：XLR（bal） x1

             6.35mm（unbal）  x1

             RCA（unbal） x2

外部尺寸 Size（L×W×H）： 483×290×90mm

安装方式 Installation： 19英寸标准机柜

L73A/L73C会议单元 技术参数

1. ★采用铝合金材质，整体高档庄重，符合现代审美标准

2. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

3. 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

4. 网线接口的单元采用8类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套

5. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

6. ★采用铝合金方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气

7. 电路采用降噪处理，使声音清晰透彻

8. 采用防干扰电路设计，可防止手机等电子产品的干扰

9. ★话筒管体带绿色发言灯环，单元发言时灯环为常亮绿色

10. ★4.0寸触摸屏采用一体触摸镜面，发言与菜单尽在屏中，无机械按键声，寿命长。彩屏启动时会显示精美的开机动画，动画可根据客户的需求进行定制与修改，各页面可加上品牌LOGO。

11. ★会议单元带有双色指示灯,发言时常亮绿色,待机时常亮红色,主机操作时绿色按键灯闪动提示

12. ★4.0寸电容高清IPS触摸屏，显示内容清晰，可以显示正在操作的单元参数、日期时间、发言音量(发言音量可调节)等，清晰了解当前的使用情况

13. ★带屏保功能，可选择3个屏保画面(可定制屏保显示)

14. ★话筒带发言计时功能

15. 采用“手拉手”连接方式，支持热插拔，方便安装和维护

16. ★发言单元可申请茶水、咖啡、纸、笔、呼叫技术员等服务

17. 主席单元具有禁止代表发言功能;

18. ★主席单元不受发言人数限制;

19. 主席单元具有全权控制会议秩序的优先功能;

20. 主席单元的连接位置不受限制;

21. 一个系统可以支持多个主席单元同时使用。

会议单元参数规格Specifications

工作电压 Working Voltage ： DC24V

输入、输出 Cable ：DIN-8P+ RJ45*2

输入 Capsule ：心形指向性驻极体 Cardioid

灵敏度 Sensitivity：-32 dBV/Pa

频率响应 Frequency response： 20Hz~20KHz

输入阻抗 Input impedance： 2 kΩ

方向性0°/180°Directional 0°/180°： > 20 dB (1 kHz)

等效噪声 Equivalent noise：20 dBA (SPL)

话筒最大声压级 SPL： 125 dB (THD<3%)

信噪比 S/N ratio ＞80dB

总谐波失真 T.H.D ＜0.05%

显示屏 Display ： 4.0 IPS TFT 电容触摸屏

外部尺寸 Size（L×W×H） 底座Base：102*141*60mm，

方管Square Mic： 240*34*23mm

鹅颈咪管Gooseneck Mic： 390mm

重量 Weight

方管Square Mic+底座Base： 0.79kg

鹅颈咪管Gooseneck Mic+底座Base： 0.65kg
